Tegelk. vierk. stootrand wd.

TF-SQ-260-WP

+ 1 foto's

Tegelk. vierk. stootrand wd.

TF-SQ-260-WP

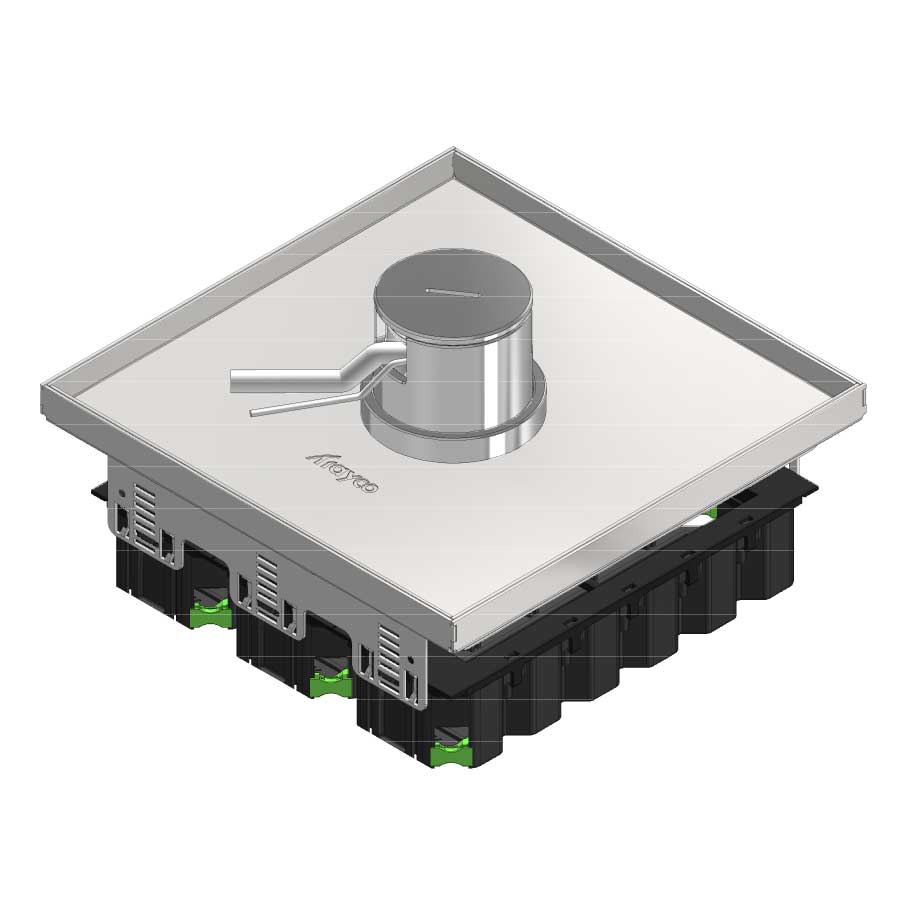

Onderkader (met stootrand) + tegelkader + afdichtingsring + fixatieschroeven
Max. last klein oppervlak: 2000N
Max. last groot oppervlak: 3000N
Beschermingsgraad benut: IP23
Beschermingsgraad onbenut: IP53

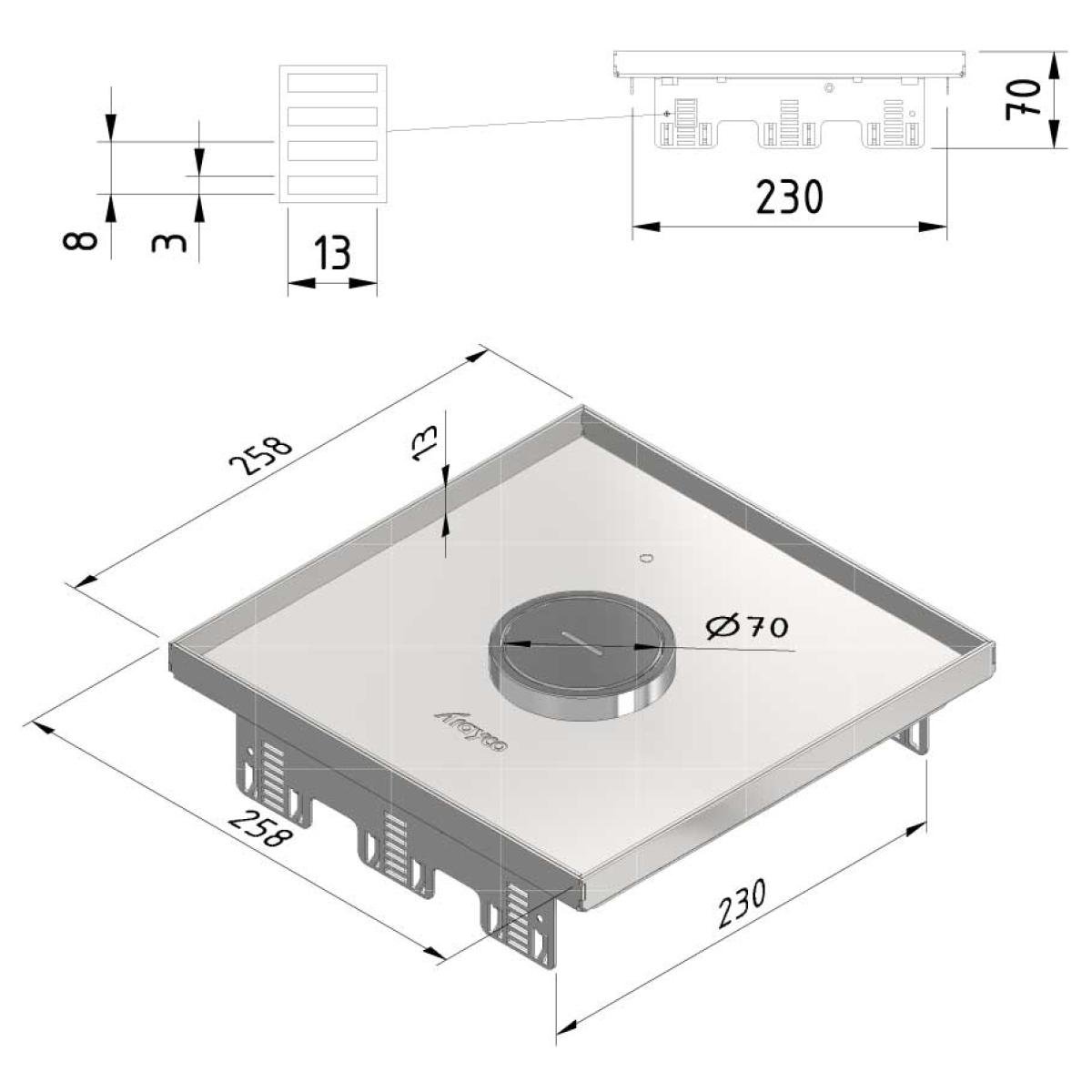

Diepte-uitsparing deksel standaard: 13mm
Grondstof: SS304
Toepassing: ruimtes waar nat gereinigd wordt

Offerte aanvragen

Technische fiche

Catalogus

Technische info Montage Toebehoren en opties

	SKU	Artikelcode	Uitvoering	Verpakking
	15776	FS-TF13-SQ-260-WP-SS304	SS304	1	Standaard

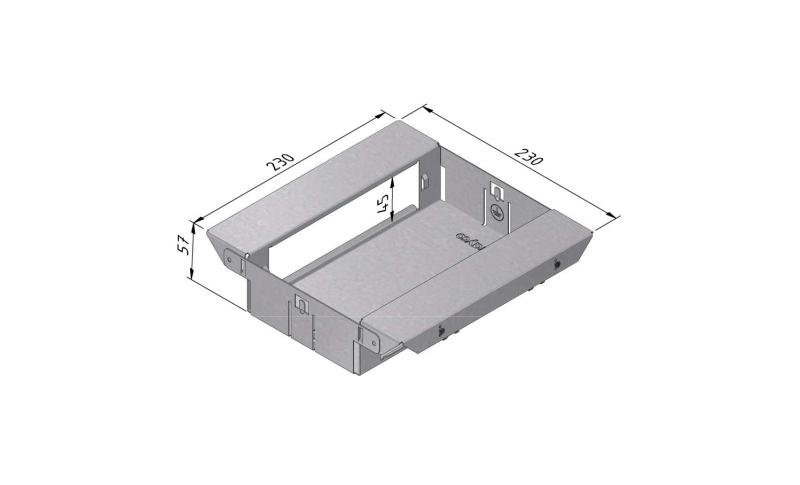

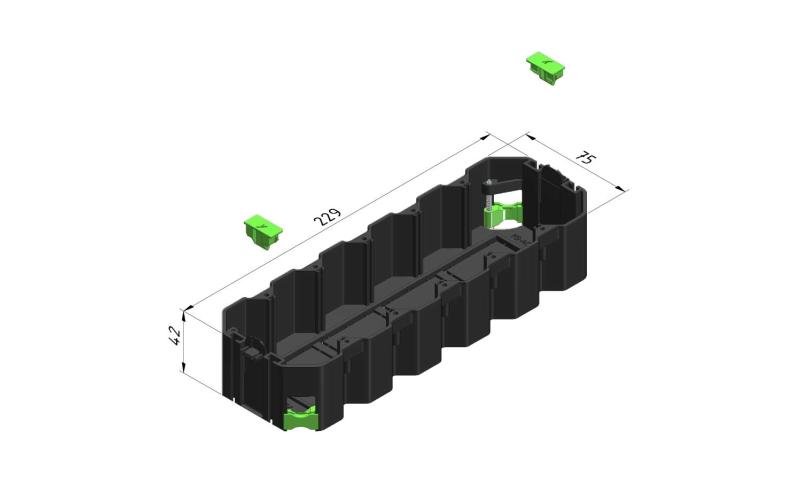

EAN 5415129056138 Montage Werklast Norm Volgens EN50085 Veilige werklast - Max. draaimoment - Bijkomende informatie Producteigenschappen Onderkader (met stootrand) + tegelkader + afdichtingsring + fixatieschroeven Max. last klein oppervlak: 2000N Max. last groot oppervlak: 3000N Beschermingsgraad benut: IP23 Beschermingsgraad onbenut: IP53 Diepte-uitsparing deksel standaard: 13mm Grondstof: SS304 Toepassing: ruimtes waar nat gereinigd wordt Volgens EN50085. Tegelkader met waterdichte kabeluitlaat. Potentiaalverbinding voorzien tussen tegelkader en onderkader. Voorzien van schroefdop met dichting. Om kabels door te voeren is een kabeluitgang (FS-CER-WP-EG) beschikbaar. Volledige INOX-look (geen kunststof onderdelen op zichtbare plaatsen). Uit te rusten met: - 1x toestellenbeker lage inbouw (FS-AC-LOW-260-PG). of - max 3x toestellenbeker horizontaal (FS-AC-HO-260-PA9011). Rechtstreeks te fixeren op het groene regelkader op de vloerdoos waardoor perfecte aansluiting met de afwerkvloer is verzekerd. Naad tussen stootrand en afwerkvloer wordt dichtgekit met silicone. De bovenzijde van de stootrand steekt na fixatie 3mm boven het regelkader uit. Equipotentiaalverbinding - EC conformiteitsverklaring Wij verklaren dat onze producten in overeenstemming zijn met: - de regels en essentiële eisen van de EG-richtlijn: 2014/35/EU (laagspanning) - de toepasselijke nationale normen en technische specificaties: CEI IEC 61537 Technische documentatie is beschikbaar bij de fabrikant. (Op voorwaarde dat de producten worden gebruikt op de beoogde manier en/of in overeenstemming met de huidige installatienormen en/of met de aanbevelingen van de fabrikant.) Afwerking Roestvast staal (1.4301) AISI 304 Het materiaal roestvast staal is beter bekend als 'roestvrij' staal of inox. Door het toevoegen van chroom(+-13%) aan het ijzer ontstaat een bepaalde glans en wordt het metaal resistenter tegen corrosie. Het voordeel tov andere beschermlagen is dat het geen oppervlakkige bescherming is. Het chroom vormt een onzichtbaar laagje chroomoxide wanneer het in aanraking komt met zuurstof, de oxidehuid. Dit laagje beschermt het onderliggende inox tegen verdere roestvorming (oxidatie). Wanneer de oxide laag beschadigd raakt komt het onderliggende inox terug in contact met zuurstof waarop het terug een beschermende laag vormt. Op deze manier herstelt het zichzelf wanneer het beschadigd wordt. In bepaalde omstandigheden of bij beschadiging van de beschermende oxide-huid, kan de roestvorming plaatselijk snel plaatsvinden. Dit wordt o.a. veroorzaakt door chloriden of andere materialen (vaak ijzer) die zich nestelen in het oppervlak. Door deze verontreiniging kan putcorrosie ontstaan die de Inox aantast. Daarom wordt na het verwerken, het RVS behandeld waarbij alle mogelijke verontreinigingen worden verwijderd. Dit is het zogenaamde beitsen.

Volgens EN50085. Tegelkader met waterdichte kabeluitlaat. Potentiaalverbinding voorzien tussen tegelkader en onderkader. Voorzien van schroefdop met dichting. Om kabels door te voeren is een kabeluitgang (FS-CER-WP-EG) beschikbaar. Volledige INOX-look (geen kunststof onderdelen op zichtbare plaatsen). Uit te rusten met: - 1x toestellenbeker lage inbouw (FS-AC-LOW-260-PG). of - max 3x toestellenbeker horizontaal (FS-AC-HO-260-PA9011). Rechtstreeks te fixeren op het groene regelkader op de vloerdoos waardoor perfecte aansluiting met de afwerkvloer is verzekerd. Naad tussen stootrand en afwerkvloer wordt dichtgekit met silicone. De bovenzijde van de stootrand steekt na fixatie 3mm boven het regelkader uit.
