Kabelleiter

CLF110

Kabelleiter

CLF110

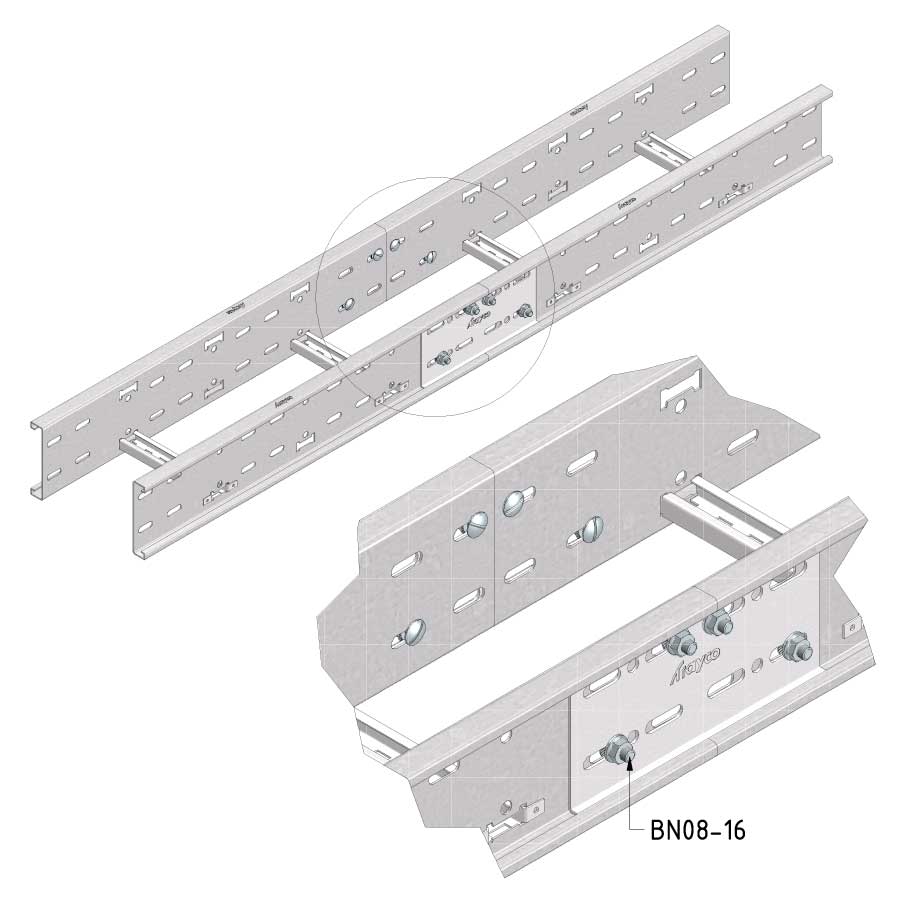

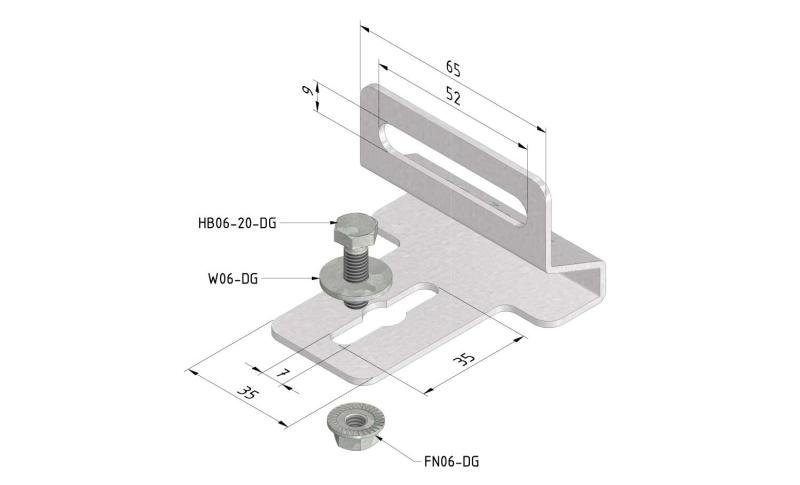

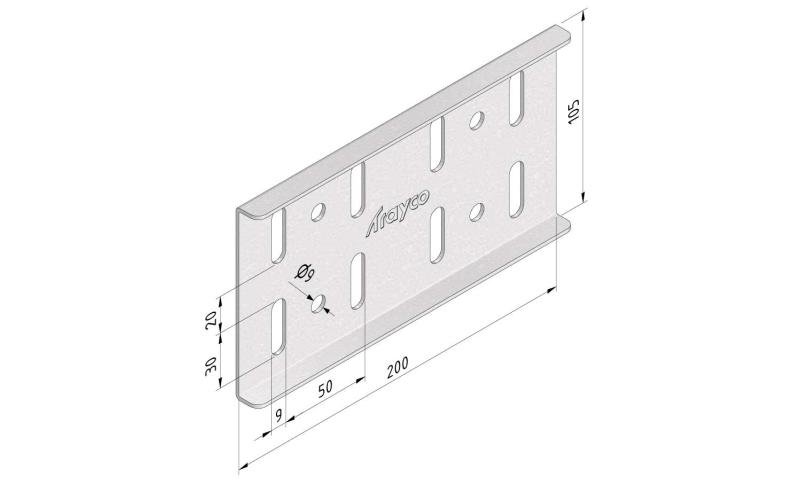

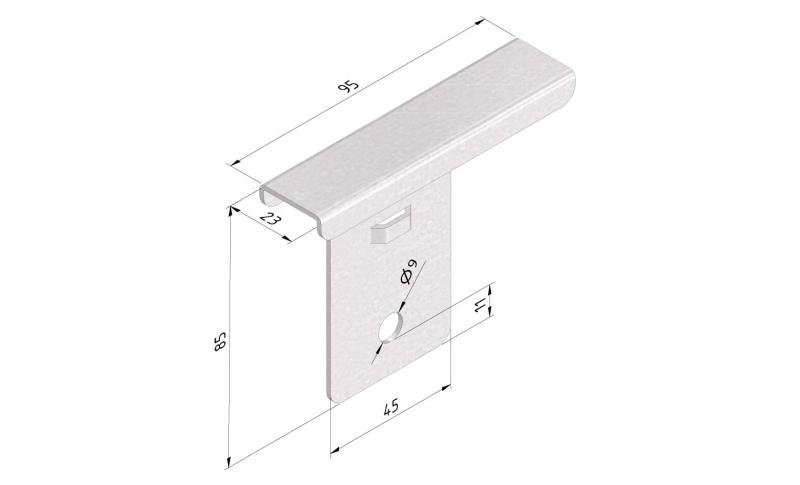

Verbinden mit CLF110-J(LS) + BN08-16 / Fixieren Sie mit CLF-BC
Polyester- und Duplexbeschichtung verfügbar auf Anfrage. Bestätigung RAL Farbe auf Ihrer Bestellung

Angebot anfordern

Technisches Datenblatt

Katalog

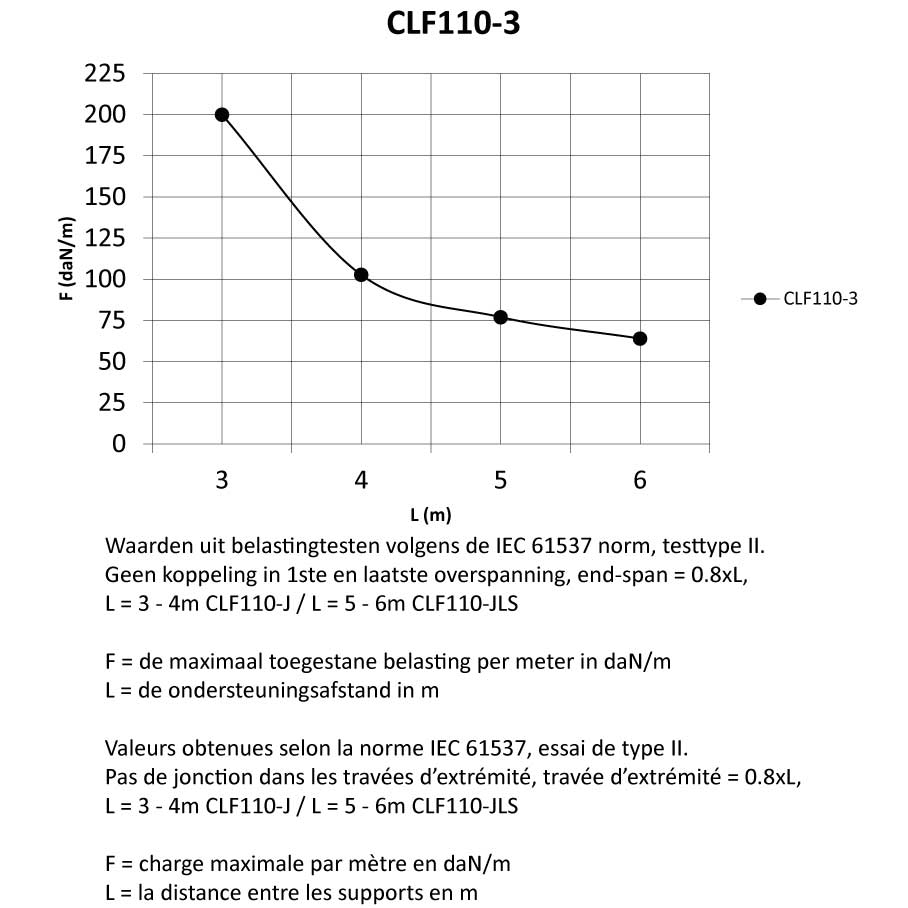

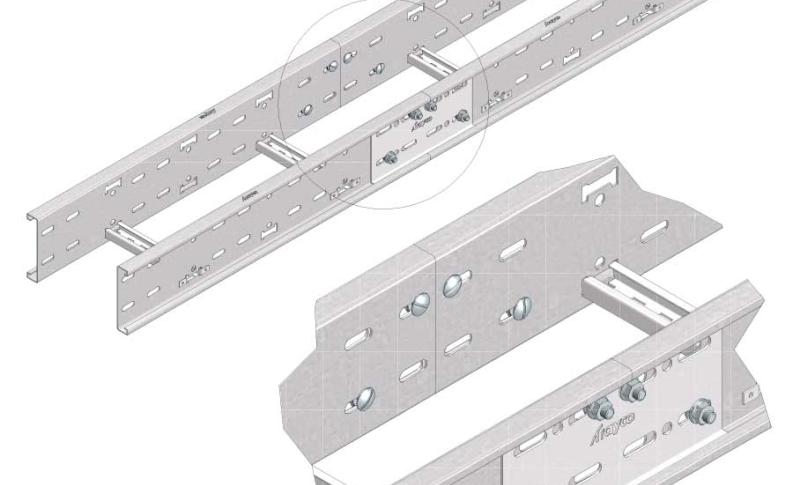

Technische Informationen Montage Lastdiagramm Zubehör und Optionen

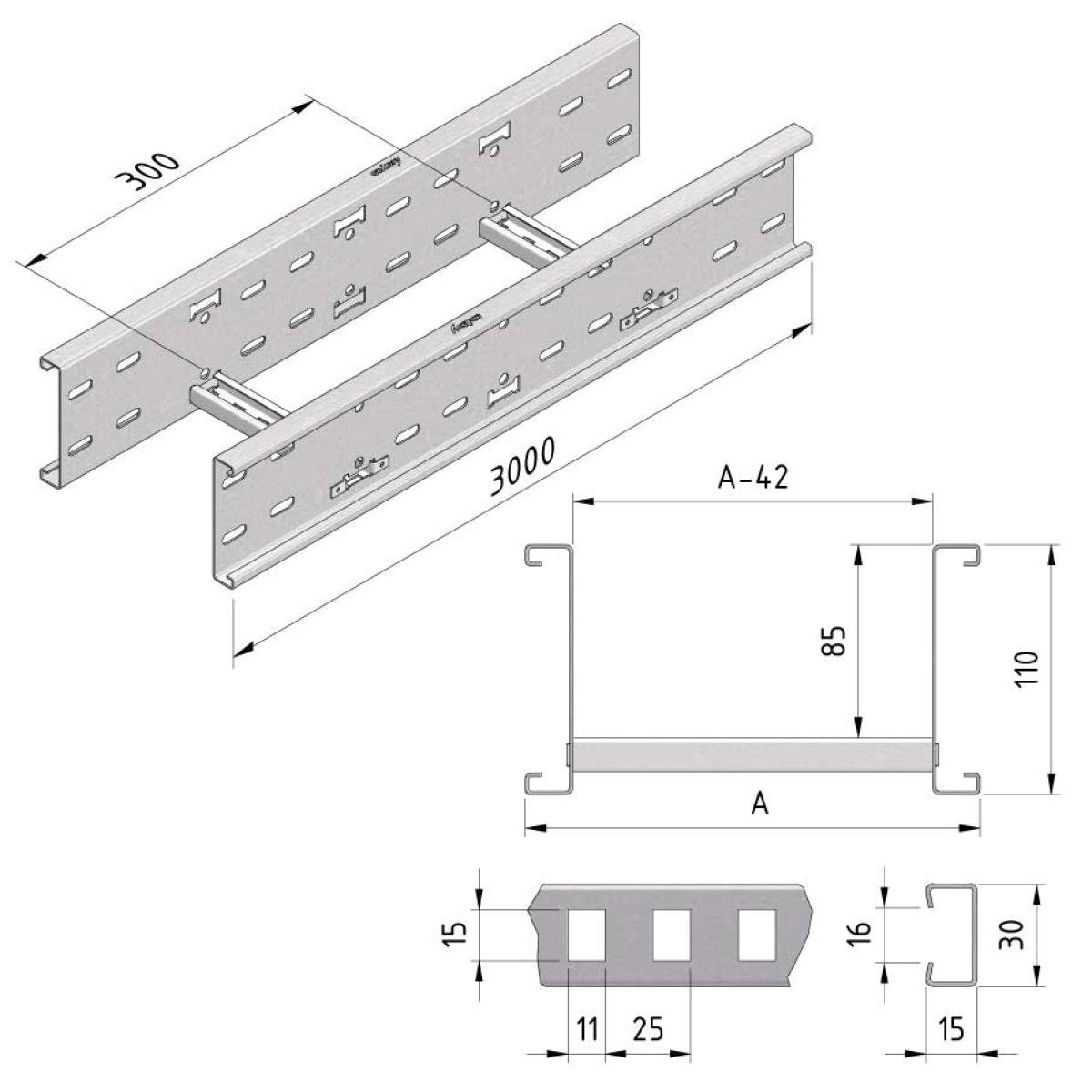

	SKU	Artikelcode	Ausführung	maß A	Nutzfläche (cm²)	Verpackung
	17373	CLF110-0200-15-3PG	PG	200	134.3	3	Standard
EAN 5415129071704 Montage Arbeitsbelastung Norm IEC61537 Sichere Arbeitsbelastung - Max. Drehmoment - Diagramm Belastung Weitere Informationen Produktmerkmale Verbinden mit CLF110-J(LS) + BN08-16 / Fixieren Sie mit CLF-BC Polyester- und Duplexbeschichtung verfügbar auf Anfrage. Bestätigung RAL Farbe auf Ihrer Bestellung Äquipotentialverbindung IEC61537 EG-Konformitätserklärung Wir erklären, dass unsere Produkte konform sind mit: - den Regeln der wesentlichen Anforderungen der EG-Richtlinie: 2014/35/EU (Niederspannung) - den geltenden nationalen Normen und technischen Spezifikationen: CEI IEC 61537 Technische Dokumentation ist beim Hersteller erhältlich. (Vorausgesetzt, dass die Produkte bestimmungsgemäß und/oder in Übereinstimmung mit den aktuellen Installationsnormen und/oder den Empfehlungen des Herstellers verwendet werden.) Ausführung Sendzimir-verzinkt (EN 10143) PG (pre-galvanised): Erzeugnisse aus Sendzimir oder kontinuierlich feuerverzinktem Stahlblech und derartigen Coils kommen meistens dort zur Anwendung, wo eine begrenzte chemische Verunreinigung möglich ist, wie beispielsweise in Büros, in Industriegebäuden, bei überdachten Parkplätzen u. dgl. Für diesen Stahl ist charakteristisch, dass er „vor“ dem mechanischen Verformen mithilfe eines kontinuierlichen Tauchverfahrens mit einer Zinkschicht versehen wird. Diese Zinkschicht lässt sich leicht verformen, an den Schnittﬂächen tritt bis 1,5 mm eine kathodische Schutzwirkung auf, die einer Oxidation entgegenwirkt. Der Stahl wird zuerst chemisch gereinigt und aufgeraut, um eine gute Haftung zu erhalten, nach dem Tauchverfahren wird das überschüssige Zink weggeblasen und er erhält eine zusätzliche Passivierungsschicht (sehr geringer Schutzüberzug), um einer Oxidation der Zinkschicht entgegenzuwirken (Weißrost). Die Schichtdicke wird in g/m2 angegeben. Der am meisten eingesetzte Sendzimir-Stahl ist Z 275 = 2 g/m2 (zweiseitige Zinkauﬂage), dies entspricht einer Dicke von 18-20 µm (Mikrometer). Sendzimir-verzinkter Stahl als Erzeugnis moderner Verzinkungsstraßen hat im Allgemeinen ein gleichmäßiges glänzendes Aussehen. Die früher häufg vorkommende Oberﬂäche mit Blumenmuster kommt gegenwärtig fast nicht mehr vor. Diesen Eﬀekt erhält man unter Einwirkung von Blei, aber das hat keine Auswirkung auf die Güte der Schicht. Durch die stets strengeren Umweltschutzgesetzgebungen wurde die Verwendung von Blei verboten.
	17374	CLF110-0300-15-3PG	PG	300	219.3	3	Standard
EAN 5415129071711 Montage Arbeitsbelastung Norm IEC61537 Sichere Arbeitsbelastung - Max. Drehmoment - Diagramm Belastung Weitere Informationen Produktmerkmale Verbinden mit CLF110-J(LS) + BN08-16 / Fixieren Sie mit CLF-BC Polyester- und Duplexbeschichtung verfügbar auf Anfrage. Bestätigung RAL Farbe auf Ihrer Bestellung Äquipotentialverbindung IEC61537 EG-Konformitätserklärung Wir erklären, dass unsere Produkte konform sind mit: - den Regeln der wesentlichen Anforderungen der EG-Richtlinie: 2014/35/EU (Niederspannung) - den geltenden nationalen Normen und technischen Spezifikationen: CEI IEC 61537 Technische Dokumentation ist beim Hersteller erhältlich. (Vorausgesetzt, dass die Produkte bestimmungsgemäß und/oder in Übereinstimmung mit den aktuellen Installationsnormen und/oder den Empfehlungen des Herstellers verwendet werden.) Ausführung Sendzimir-verzinkt (EN 10143) PG (pre-galvanised): Erzeugnisse aus Sendzimir oder kontinuierlich feuerverzinktem Stahlblech und derartigen Coils kommen meistens dort zur Anwendung, wo eine begrenzte chemische Verunreinigung möglich ist, wie beispielsweise in Büros, in Industriegebäuden, bei überdachten Parkplätzen u. dgl. Für diesen Stahl ist charakteristisch, dass er „vor“ dem mechanischen Verformen mithilfe eines kontinuierlichen Tauchverfahrens mit einer Zinkschicht versehen wird. Diese Zinkschicht lässt sich leicht verformen, an den Schnittﬂächen tritt bis 1,5 mm eine kathodische Schutzwirkung auf, die einer Oxidation entgegenwirkt. Der Stahl wird zuerst chemisch gereinigt und aufgeraut, um eine gute Haftung zu erhalten, nach dem Tauchverfahren wird das überschüssige Zink weggeblasen und er erhält eine zusätzliche Passivierungsschicht (sehr geringer Schutzüberzug), um einer Oxidation der Zinkschicht entgegenzuwirken (Weißrost). Die Schichtdicke wird in g/m2 angegeben. Der am meisten eingesetzte Sendzimir-Stahl ist Z 275 = 2 g/m2 (zweiseitige Zinkauﬂage), dies entspricht einer Dicke von 18-20 µm (Mikrometer). Sendzimir-verzinkter Stahl als Erzeugnis moderner Verzinkungsstraßen hat im Allgemeinen ein gleichmäßiges glänzendes Aussehen. Die früher häufg vorkommende Oberﬂäche mit Blumenmuster kommt gegenwärtig fast nicht mehr vor. Diesen Eﬀekt erhält man unter Einwirkung von Blei, aber das hat keine Auswirkung auf die Güte der Schicht. Durch die stets strengeren Umweltschutzgesetzgebungen wurde die Verwendung von Blei verboten.
	17375	CLF110-0400-15-3PG	PG	400	304.3	3	Standard
EAN 5415129071728 Montage Arbeitsbelastung Norm IEC61537 Sichere Arbeitsbelastung - Max. Drehmoment - Diagramm Belastung Weitere Informationen Produktmerkmale Verbinden mit CLF110-J(LS) + BN08-16 / Fixieren Sie mit CLF-BC Polyester- und Duplexbeschichtung verfügbar auf Anfrage. Bestätigung RAL Farbe auf Ihrer Bestellung Äquipotentialverbindung IEC61537 EG-Konformitätserklärung Wir erklären, dass unsere Produkte konform sind mit: - den Regeln der wesentlichen Anforderungen der EG-Richtlinie: 2014/35/EU (Niederspannung) - den geltenden nationalen Normen und technischen Spezifikationen: CEI IEC 61537 Technische Dokumentation ist beim Hersteller erhältlich. (Vorausgesetzt, dass die Produkte bestimmungsgemäß und/oder in Übereinstimmung mit den aktuellen Installationsnormen und/oder den Empfehlungen des Herstellers verwendet werden.) Ausführung Sendzimir-verzinkt (EN 10143) PG (pre-galvanised): Erzeugnisse aus Sendzimir oder kontinuierlich feuerverzinktem Stahlblech und derartigen Coils kommen meistens dort zur Anwendung, wo eine begrenzte chemische Verunreinigung möglich ist, wie beispielsweise in Büros, in Industriegebäuden, bei überdachten Parkplätzen u. dgl. Für diesen Stahl ist charakteristisch, dass er „vor“ dem mechanischen Verformen mithilfe eines kontinuierlichen Tauchverfahrens mit einer Zinkschicht versehen wird. Diese Zinkschicht lässt sich leicht verformen, an den Schnittﬂächen tritt bis 1,5 mm eine kathodische Schutzwirkung auf, die einer Oxidation entgegenwirkt. Der Stahl wird zuerst chemisch gereinigt und aufgeraut, um eine gute Haftung zu erhalten, nach dem Tauchverfahren wird das überschüssige Zink weggeblasen und er erhält eine zusätzliche Passivierungsschicht (sehr geringer Schutzüberzug), um einer Oxidation der Zinkschicht entgegenzuwirken (Weißrost). Die Schichtdicke wird in g/m2 angegeben. Der am meisten eingesetzte Sendzimir-Stahl ist Z 275 = 2 g/m2 (zweiseitige Zinkauﬂage), dies entspricht einer Dicke von 18-20 µm (Mikrometer). Sendzimir-verzinkter Stahl als Erzeugnis moderner Verzinkungsstraßen hat im Allgemeinen ein gleichmäßiges glänzendes Aussehen. Die früher häufg vorkommende Oberﬂäche mit Blumenmuster kommt gegenwärtig fast nicht mehr vor. Diesen Eﬀekt erhält man unter Einwirkung von Blei, aber das hat keine Auswirkung auf die Güte der Schicht. Durch die stets strengeren Umweltschutzgesetzgebungen wurde die Verwendung von Blei verboten.
	17376	CLF110-0500-15-3PG	PG	500	389.3	3	Standard
EAN 5415129071735 Montage Arbeitsbelastung Norm IEC61537 Sichere Arbeitsbelastung - Max. Drehmoment - Diagramm Belastung Weitere Informationen Produktmerkmale Verbinden mit CLF110-J(LS) + BN08-16 / Fixieren Sie mit CLF-BC Polyester- und Duplexbeschichtung verfügbar auf Anfrage. Bestätigung RAL Farbe auf Ihrer Bestellung Äquipotentialverbindung IEC61537 EG-Konformitätserklärung Wir erklären, dass unsere Produkte konform sind mit: - den Regeln der wesentlichen Anforderungen der EG-Richtlinie: 2014/35/EU (Niederspannung) - den geltenden nationalen Normen und technischen Spezifikationen: CEI IEC 61537 Technische Dokumentation ist beim Hersteller erhältlich. (Vorausgesetzt, dass die Produkte bestimmungsgemäß und/oder in Übereinstimmung mit den aktuellen Installationsnormen und/oder den Empfehlungen des Herstellers verwendet werden.) Ausführung Sendzimir-verzinkt (EN 10143) PG (pre-galvanised): Erzeugnisse aus Sendzimir oder kontinuierlich feuerverzinktem Stahlblech und derartigen Coils kommen meistens dort zur Anwendung, wo eine begrenzte chemische Verunreinigung möglich ist, wie beispielsweise in Büros, in Industriegebäuden, bei überdachten Parkplätzen u. dgl. Für diesen Stahl ist charakteristisch, dass er „vor“ dem mechanischen Verformen mithilfe eines kontinuierlichen Tauchverfahrens mit einer Zinkschicht versehen wird. Diese Zinkschicht lässt sich leicht verformen, an den Schnittﬂächen tritt bis 1,5 mm eine kathodische Schutzwirkung auf, die einer Oxidation entgegenwirkt. Der Stahl wird zuerst chemisch gereinigt und aufgeraut, um eine gute Haftung zu erhalten, nach dem Tauchverfahren wird das überschüssige Zink weggeblasen und er erhält eine zusätzliche Passivierungsschicht (sehr geringer Schutzüberzug), um einer Oxidation der Zinkschicht entgegenzuwirken (Weißrost). Die Schichtdicke wird in g/m2 angegeben. Der am meisten eingesetzte Sendzimir-Stahl ist Z 275 = 2 g/m2 (zweiseitige Zinkauﬂage), dies entspricht einer Dicke von 18-20 µm (Mikrometer). Sendzimir-verzinkter Stahl als Erzeugnis moderner Verzinkungsstraßen hat im Allgemeinen ein gleichmäßiges glänzendes Aussehen. Die früher häufg vorkommende Oberﬂäche mit Blumenmuster kommt gegenwärtig fast nicht mehr vor. Diesen Eﬀekt erhält man unter Einwirkung von Blei, aber das hat keine Auswirkung auf die Güte der Schicht. Durch die stets strengeren Umweltschutzgesetzgebungen wurde die Verwendung von Blei verboten.
	17377	CLF110-0600-15-3PG	PG	600	474.3	3	Standard
EAN 5415129071742 Montage Arbeitsbelastung Norm IEC61537 Sichere Arbeitsbelastung - Max. Drehmoment - Diagramm Belastung Weitere Informationen Produktmerkmale Verbinden mit CLF110-J(LS) + BN08-16 / Fixieren Sie mit CLF-BC Polyester- und Duplexbeschichtung verfügbar auf Anfrage. Bestätigung RAL Farbe auf Ihrer Bestellung Äquipotentialverbindung IEC61537 EG-Konformitätserklärung Wir erklären, dass unsere Produkte konform sind mit: - den Regeln der wesentlichen Anforderungen der EG-Richtlinie: 2014/35/EU (Niederspannung) - den geltenden nationalen Normen und technischen Spezifikationen: CEI IEC 61537 Technische Dokumentation ist beim Hersteller erhältlich. (Vorausgesetzt, dass die Produkte bestimmungsgemäß und/oder in Übereinstimmung mit den aktuellen Installationsnormen und/oder den Empfehlungen des Herstellers verwendet werden.) Ausführung Sendzimir-verzinkt (EN 10143) PG (pre-galvanised): Erzeugnisse aus Sendzimir oder kontinuierlich feuerverzinktem Stahlblech und derartigen Coils kommen meistens dort zur Anwendung, wo eine begrenzte chemische Verunreinigung möglich ist, wie beispielsweise in Büros, in Industriegebäuden, bei überdachten Parkplätzen u. dgl. Für diesen Stahl ist charakteristisch, dass er „vor“ dem mechanischen Verformen mithilfe eines kontinuierlichen Tauchverfahrens mit einer Zinkschicht versehen wird. Diese Zinkschicht lässt sich leicht verformen, an den Schnittﬂächen tritt bis 1,5 mm eine kathodische Schutzwirkung auf, die einer Oxidation entgegenwirkt. Der Stahl wird zuerst chemisch gereinigt und aufgeraut, um eine gute Haftung zu erhalten, nach dem Tauchverfahren wird das überschüssige Zink weggeblasen und er erhält eine zusätzliche Passivierungsschicht (sehr geringer Schutzüberzug), um einer Oxidation der Zinkschicht entgegenzuwirken (Weißrost). Die Schichtdicke wird in g/m2 angegeben. Der am meisten eingesetzte Sendzimir-Stahl ist Z 275 = 2 g/m2 (zweiseitige Zinkauﬂage), dies entspricht einer Dicke von 18-20 µm (Mikrometer). Sendzimir-verzinkter Stahl als Erzeugnis moderner Verzinkungsstraßen hat im Allgemeinen ein gleichmäßiges glänzendes Aussehen. Die früher häufg vorkommende Oberﬂäche mit Blumenmuster kommt gegenwärtig fast nicht mehr vor. Diesen Eﬀekt erhält man unter Einwirkung von Blei, aber das hat keine Auswirkung auf die Güte der Schicht. Durch die stets strengeren Umweltschutzgesetzgebungen wurde die Verwendung von Blei verboten.
	17402	CLF110-0200-15-3DG	DG	200	134.3	3
EAN 5415129071995 Montage Arbeitsbelastung Norm IEC61537 Sichere Arbeitsbelastung - Max. Drehmoment - Diagramm Belastung Weitere Informationen Produktmerkmale Verbinden mit CLF110-J(LS) + BN08-16 / Fixieren Sie mit CLF-BC Polyester- und Duplexbeschichtung verfügbar auf Anfrage. Bestätigung RAL Farbe auf Ihrer Bestellung Äquipotentialverbindung IEC61537 EG-Konformitätserklärung Wir erklären, dass unsere Produkte konform sind mit: - den Regeln der wesentlichen Anforderungen der EG-Richtlinie: 2014/35/EU (Niederspannung) - den geltenden nationalen Normen und technischen Spezifikationen: CEI IEC 61537 Technische Dokumentation ist beim Hersteller erhältlich. (Vorausgesetzt, dass die Produkte bestimmungsgemäß und/oder in Übereinstimmung mit den aktuellen Installationsnormen und/oder den Empfehlungen des Herstellers verwendet werden.) Ausführung Tauchfeuerverzinkt (EN ISO 1461) DG (dipped-galvanised): Falls Kabeltragsysteme Witterungsverhältnissen und/oder aggressiven Stoﬀen (wie bei petrochemischen Anwendungen) ausgesetzt werden, erhalten diese eine zusätzliche Behandlung in Form einer Feuerverzinkung. Feuerverzinken wird auch Stückverzinken, Vollbadverzinken, Tauchverzinken oder Schmelztauchverzinken bzw. Tauchfeuerverzinken genannt. Das Feuerverzinken ist ein auf der Materialkunde beruhender Prozess, der zur Folge haben muss, dass der Stahl gegen Korrosion geschützt wird. Wird diese Schicht durchbrochen, tritt das Zink als Opferanode auf, so dass das Eisen vom Zink geschützt wird (auch als kathodischer Schutz bekannt). Beim Verzinken werden drei Legierungen gebildet, eine erste Eisen-Zink-, eine zweite Zink-Eisen- und eine dritte Zinklegierung. Zum Erhalten einer guten Haftung ist die Vorbehandlung von Stahl von entscheidender Bedeutung. Hierzu bedarf es der folgenden Prozessschritte: Entfetten, Spülen, Beizen, Spülen, Fluxen, Trocknen, Tauchen. Die Überzugsdicke ist von der Stahlzusammensetzung, der Materialdicke und der Zeit im Zinkbad abhängig. In der Verzinkungsnorm NEN-EN-ISO 1461 werden die Mindestschichtdicken vorgeschrieben (wie in der folgenden Übersicht angegeben), genauso wie der Zinkabtrag pro Jahr, der von den Umgebungsfaktoren abhängig ist (siehe Tabelle „Korrosionsklassen“). Die Zinkschicht bildet außerdem eine ausgezeichnete Haftschicht für weitere Nachbehandlungen wie das Bedecken mit Pulverbeschichtung und Farbschichten (besser bekannt als Duplexsystem). Ein zusätzlicher Vorteil des Feuerverzinkens ist, dass entlang der Kanten und an Stellen, wo Gegenstände im Allgemeinen für Korrosion besonders empfndlich sind, die Zinkschicht wegen des Verhaltens der Flüssigkeit dicker ist. Mindest-Zinkschichtdicken nach ISO 1461 - Mit Tauchverfahren Materialdicke ≥ 6 mm = Mind. Zinkschichtdicke (Im Mittel) 85µm Materialdicke ≥ 3 mm to < 6 mm = Mind. Zinkschichtdicke (Im Mittel) 70µm Materialdicke ≥ 1,5 mm to < 3 mm = Mind. Zinkschichtdicke (Im Mittel) 55µm Materialdicke < 1,5 mm = Mind. Zinkschichtdicke (Im Mittel) 45µm - Mit Trommelverfahren Materialdicke ≥ 3 mm = Mind. Zinkschichtdicke (Im Mittel) 55µm Materialdicke < 3 mm = Mind. Zinkschichtdicke (Im Mittel) 45µm
	17403	CLF110-0300-15-3DG	DG	300	219.3	3
EAN 5415129072008 Montage Arbeitsbelastung Norm IEC61537 Sichere Arbeitsbelastung - Max. Drehmoment - Diagramm Belastung Weitere Informationen Produktmerkmale Verbinden mit CLF110-J(LS) + BN08-16 / Fixieren Sie mit CLF-BC Polyester- und Duplexbeschichtung verfügbar auf Anfrage. Bestätigung RAL Farbe auf Ihrer Bestellung Äquipotentialverbindung IEC61537 EG-Konformitätserklärung Wir erklären, dass unsere Produkte konform sind mit: - den Regeln der wesentlichen Anforderungen der EG-Richtlinie: 2014/35/EU (Niederspannung) - den geltenden nationalen Normen und technischen Spezifikationen: CEI IEC 61537 Technische Dokumentation ist beim Hersteller erhältlich. (Vorausgesetzt, dass die Produkte bestimmungsgemäß und/oder in Übereinstimmung mit den aktuellen Installationsnormen und/oder den Empfehlungen des Herstellers verwendet werden.) Ausführung Tauchfeuerverzinkt (EN ISO 1461) DG (dipped-galvanised): Falls Kabeltragsysteme Witterungsverhältnissen und/oder aggressiven Stoﬀen (wie bei petrochemischen Anwendungen) ausgesetzt werden, erhalten diese eine zusätzliche Behandlung in Form einer Feuerverzinkung. Feuerverzinken wird auch Stückverzinken, Vollbadverzinken, Tauchverzinken oder Schmelztauchverzinken bzw. Tauchfeuerverzinken genannt. Das Feuerverzinken ist ein auf der Materialkunde beruhender Prozess, der zur Folge haben muss, dass der Stahl gegen Korrosion geschützt wird. Wird diese Schicht durchbrochen, tritt das Zink als Opferanode auf, so dass das Eisen vom Zink geschützt wird (auch als kathodischer Schutz bekannt). Beim Verzinken werden drei Legierungen gebildet, eine erste Eisen-Zink-, eine zweite Zink-Eisen- und eine dritte Zinklegierung. Zum Erhalten einer guten Haftung ist die Vorbehandlung von Stahl von entscheidender Bedeutung. Hierzu bedarf es der folgenden Prozessschritte: Entfetten, Spülen, Beizen, Spülen, Fluxen, Trocknen, Tauchen. Die Überzugsdicke ist von der Stahlzusammensetzung, der Materialdicke und der Zeit im Zinkbad abhängig. In der Verzinkungsnorm NEN-EN-ISO 1461 werden die Mindestschichtdicken vorgeschrieben (wie in der folgenden Übersicht angegeben), genauso wie der Zinkabtrag pro Jahr, der von den Umgebungsfaktoren abhängig ist (siehe Tabelle „Korrosionsklassen“). Die Zinkschicht bildet außerdem eine ausgezeichnete Haftschicht für weitere Nachbehandlungen wie das Bedecken mit Pulverbeschichtung und Farbschichten (besser bekannt als Duplexsystem). Ein zusätzlicher Vorteil des Feuerverzinkens ist, dass entlang der Kanten und an Stellen, wo Gegenstände im Allgemeinen für Korrosion besonders empfndlich sind, die Zinkschicht wegen des Verhaltens der Flüssigkeit dicker ist. Mindest-Zinkschichtdicken nach ISO 1461 - Mit Tauchverfahren Materialdicke ≥ 6 mm = Mind. Zinkschichtdicke (Im Mittel) 85µm Materialdicke ≥ 3 mm to < 6 mm = Mind. Zinkschichtdicke (Im Mittel) 70µm Materialdicke ≥ 1,5 mm to < 3 mm = Mind. Zinkschichtdicke (Im Mittel) 55µm Materialdicke < 1,5 mm = Mind. Zinkschichtdicke (Im Mittel) 45µm - Mit Trommelverfahren Materialdicke ≥ 3 mm = Mind. Zinkschichtdicke (Im Mittel) 55µm Materialdicke < 3 mm = Mind. Zinkschichtdicke (Im Mittel) 45µm
	17404	CLF110-0400-15-3DG	DG	400	304.3	3
EAN 5415129072015 Montage Arbeitsbelastung Norm IEC61537 Sichere Arbeitsbelastung - Max. Drehmoment - Diagramm Belastung Weitere Informationen Produktmerkmale Verbinden mit CLF110-J(LS) + BN08-16 / Fixieren Sie mit CLF-BC Polyester- und Duplexbeschichtung verfügbar auf Anfrage. Bestätigung RAL Farbe auf Ihrer Bestellung Äquipotentialverbindung IEC61537 EG-Konformitätserklärung Wir erklären, dass unsere Produkte konform sind mit: - den Regeln der wesentlichen Anforderungen der EG-Richtlinie: 2014/35/EU (Niederspannung) - den geltenden nationalen Normen und technischen Spezifikationen: CEI IEC 61537 Technische Dokumentation ist beim Hersteller erhältlich. (Vorausgesetzt, dass die Produkte bestimmungsgemäß und/oder in Übereinstimmung mit den aktuellen Installationsnormen und/oder den Empfehlungen des Herstellers verwendet werden.) Ausführung Tauchfeuerverzinkt (EN ISO 1461) DG (dipped-galvanised): Falls Kabeltragsysteme Witterungsverhältnissen und/oder aggressiven Stoﬀen (wie bei petrochemischen Anwendungen) ausgesetzt werden, erhalten diese eine zusätzliche Behandlung in Form einer Feuerverzinkung. Feuerverzinken wird auch Stückverzinken, Vollbadverzinken, Tauchverzinken oder Schmelztauchverzinken bzw. Tauchfeuerverzinken genannt. Das Feuerverzinken ist ein auf der Materialkunde beruhender Prozess, der zur Folge haben muss, dass der Stahl gegen Korrosion geschützt wird. Wird diese Schicht durchbrochen, tritt das Zink als Opferanode auf, so dass das Eisen vom Zink geschützt wird (auch als kathodischer Schutz bekannt). Beim Verzinken werden drei Legierungen gebildet, eine erste Eisen-Zink-, eine zweite Zink-Eisen- und eine dritte Zinklegierung. Zum Erhalten einer guten Haftung ist die Vorbehandlung von Stahl von entscheidender Bedeutung. Hierzu bedarf es der folgenden Prozessschritte: Entfetten, Spülen, Beizen, Spülen, Fluxen, Trocknen, Tauchen. Die Überzugsdicke ist von der Stahlzusammensetzung, der Materialdicke und der Zeit im Zinkbad abhängig. In der Verzinkungsnorm NEN-EN-ISO 1461 werden die Mindestschichtdicken vorgeschrieben (wie in der folgenden Übersicht angegeben), genauso wie der Zinkabtrag pro Jahr, der von den Umgebungsfaktoren abhängig ist (siehe Tabelle „Korrosionsklassen“). Die Zinkschicht bildet außerdem eine ausgezeichnete Haftschicht für weitere Nachbehandlungen wie das Bedecken mit Pulverbeschichtung und Farbschichten (besser bekannt als Duplexsystem). Ein zusätzlicher Vorteil des Feuerverzinkens ist, dass entlang der Kanten und an Stellen, wo Gegenstände im Allgemeinen für Korrosion besonders empfndlich sind, die Zinkschicht wegen des Verhaltens der Flüssigkeit dicker ist. Mindest-Zinkschichtdicken nach ISO 1461 - Mit Tauchverfahren Materialdicke ≥ 6 mm = Mind. Zinkschichtdicke (Im Mittel) 85µm Materialdicke ≥ 3 mm to < 6 mm = Mind. Zinkschichtdicke (Im Mittel) 70µm Materialdicke ≥ 1,5 mm to < 3 mm = Mind. Zinkschichtdicke (Im Mittel) 55µm Materialdicke < 1,5 mm = Mind. Zinkschichtdicke (Im Mittel) 45µm - Mit Trommelverfahren Materialdicke ≥ 3 mm = Mind. Zinkschichtdicke (Im Mittel) 55µm Materialdicke < 3 mm = Mind. Zinkschichtdicke (Im Mittel) 45µm
	17405	CLF110-0500-15-3DG	DG	500	389.3	3
EAN 5415129072022 Montage Arbeitsbelastung Norm IEC61537 Sichere Arbeitsbelastung - Max. Drehmoment - Diagramm Belastung Weitere Informationen Produktmerkmale Verbinden mit CLF110-J(LS) + BN08-16 / Fixieren Sie mit CLF-BC Polyester- und Duplexbeschichtung verfügbar auf Anfrage. Bestätigung RAL Farbe auf Ihrer Bestellung Äquipotentialverbindung IEC61537 EG-Konformitätserklärung Wir erklären, dass unsere Produkte konform sind mit: - den Regeln der wesentlichen Anforderungen der EG-Richtlinie: 2014/35/EU (Niederspannung) - den geltenden nationalen Normen und technischen Spezifikationen: CEI IEC 61537 Technische Dokumentation ist beim Hersteller erhältlich. (Vorausgesetzt, dass die Produkte bestimmungsgemäß und/oder in Übereinstimmung mit den aktuellen Installationsnormen und/oder den Empfehlungen des Herstellers verwendet werden.) Ausführung Tauchfeuerverzinkt (EN ISO 1461) DG (dipped-galvanised): Falls Kabeltragsysteme Witterungsverhältnissen und/oder aggressiven Stoﬀen (wie bei petrochemischen Anwendungen) ausgesetzt werden, erhalten diese eine zusätzliche Behandlung in Form einer Feuerverzinkung. Feuerverzinken wird auch Stückverzinken, Vollbadverzinken, Tauchverzinken oder Schmelztauchverzinken bzw. Tauchfeuerverzinken genannt. Das Feuerverzinken ist ein auf der Materialkunde beruhender Prozess, der zur Folge haben muss, dass der Stahl gegen Korrosion geschützt wird. Wird diese Schicht durchbrochen, tritt das Zink als Opferanode auf, so dass das Eisen vom Zink geschützt wird (auch als kathodischer Schutz bekannt). Beim Verzinken werden drei Legierungen gebildet, eine erste Eisen-Zink-, eine zweite Zink-Eisen- und eine dritte Zinklegierung. Zum Erhalten einer guten Haftung ist die Vorbehandlung von Stahl von entscheidender Bedeutung. Hierzu bedarf es der folgenden Prozessschritte: Entfetten, Spülen, Beizen, Spülen, Fluxen, Trocknen, Tauchen. Die Überzugsdicke ist von der Stahlzusammensetzung, der Materialdicke und der Zeit im Zinkbad abhängig. In der Verzinkungsnorm NEN-EN-ISO 1461 werden die Mindestschichtdicken vorgeschrieben (wie in der folgenden Übersicht angegeben), genauso wie der Zinkabtrag pro Jahr, der von den Umgebungsfaktoren abhängig ist (siehe Tabelle „Korrosionsklassen“). Die Zinkschicht bildet außerdem eine ausgezeichnete Haftschicht für weitere Nachbehandlungen wie das Bedecken mit Pulverbeschichtung und Farbschichten (besser bekannt als Duplexsystem). Ein zusätzlicher Vorteil des Feuerverzinkens ist, dass entlang der Kanten und an Stellen, wo Gegenstände im Allgemeinen für Korrosion besonders empfndlich sind, die Zinkschicht wegen des Verhaltens der Flüssigkeit dicker ist. Mindest-Zinkschichtdicken nach ISO 1461 - Mit Tauchverfahren Materialdicke ≥ 6 mm = Mind. Zinkschichtdicke (Im Mittel) 85µm Materialdicke ≥ 3 mm to < 6 mm = Mind. Zinkschichtdicke (Im Mittel) 70µm Materialdicke ≥ 1,5 mm to < 3 mm = Mind. Zinkschichtdicke (Im Mittel) 55µm Materialdicke < 1,5 mm = Mind. Zinkschichtdicke (Im Mittel) 45µm - Mit Trommelverfahren Materialdicke ≥ 3 mm = Mind. Zinkschichtdicke (Im Mittel) 55µm Materialdicke < 3 mm = Mind. Zinkschichtdicke (Im Mittel) 45µm
	17406	CLF110-0600-15-3DG	DG	600	474.3	3
EAN 5415129072039 Montage Arbeitsbelastung Norm IEC61537 Sichere Arbeitsbelastung - Max. Drehmoment - Diagramm Belastung Weitere Informationen Produktmerkmale Verbinden mit CLF110-J(LS) + BN08-16 / Fixieren Sie mit CLF-BC Polyester- und Duplexbeschichtung verfügbar auf Anfrage. Bestätigung RAL Farbe auf Ihrer Bestellung Äquipotentialverbindung IEC61537 EG-Konformitätserklärung Wir erklären, dass unsere Produkte konform sind mit: - den Regeln der wesentlichen Anforderungen der EG-Richtlinie: 2014/35/EU (Niederspannung) - den geltenden nationalen Normen und technischen Spezifikationen: CEI IEC 61537 Technische Dokumentation ist beim Hersteller erhältlich. (Vorausgesetzt, dass die Produkte bestimmungsgemäß und/oder in Übereinstimmung mit den aktuellen Installationsnormen und/oder den Empfehlungen des Herstellers verwendet werden.) Ausführung Tauchfeuerverzinkt (EN ISO 1461) DG (dipped-galvanised): Falls Kabeltragsysteme Witterungsverhältnissen und/oder aggressiven Stoﬀen (wie bei petrochemischen Anwendungen) ausgesetzt werden, erhalten diese eine zusätzliche Behandlung in Form einer Feuerverzinkung. Feuerverzinken wird auch Stückverzinken, Vollbadverzinken, Tauchverzinken oder Schmelztauchverzinken bzw. Tauchfeuerverzinken genannt. Das Feuerverzinken ist ein auf der Materialkunde beruhender Prozess, der zur Folge haben muss, dass der Stahl gegen Korrosion geschützt wird. Wird diese Schicht durchbrochen, tritt das Zink als Opferanode auf, so dass das Eisen vom Zink geschützt wird (auch als kathodischer Schutz bekannt). Beim Verzinken werden drei Legierungen gebildet, eine erste Eisen-Zink-, eine zweite Zink-Eisen- und eine dritte Zinklegierung. Zum Erhalten einer guten Haftung ist die Vorbehandlung von Stahl von entscheidender Bedeutung. Hierzu bedarf es der folgenden Prozessschritte: Entfetten, Spülen, Beizen, Spülen, Fluxen, Trocknen, Tauchen. Die Überzugsdicke ist von der Stahlzusammensetzung, der Materialdicke und der Zeit im Zinkbad abhängig. In der Verzinkungsnorm NEN-EN-ISO 1461 werden die Mindestschichtdicken vorgeschrieben (wie in der folgenden Übersicht angegeben), genauso wie der Zinkabtrag pro Jahr, der von den Umgebungsfaktoren abhängig ist (siehe Tabelle „Korrosionsklassen“). Die Zinkschicht bildet außerdem eine ausgezeichnete Haftschicht für weitere Nachbehandlungen wie das Bedecken mit Pulverbeschichtung und Farbschichten (besser bekannt als Duplexsystem). Ein zusätzlicher Vorteil des Feuerverzinkens ist, dass entlang der Kanten und an Stellen, wo Gegenstände im Allgemeinen für Korrosion besonders empfndlich sind, die Zinkschicht wegen des Verhaltens der Flüssigkeit dicker ist. Mindest-Zinkschichtdicken nach ISO 1461 - Mit Tauchverfahren Materialdicke ≥ 6 mm = Mind. Zinkschichtdicke (Im Mittel) 85µm Materialdicke ≥ 3 mm to < 6 mm = Mind. Zinkschichtdicke (Im Mittel) 70µm Materialdicke ≥ 1,5 mm to < 3 mm = Mind. Zinkschichtdicke (Im Mittel) 55µm Materialdicke < 1,5 mm = Mind. Zinkschichtdicke (Im Mittel) 45µm - Mit Trommelverfahren Materialdicke ≥ 3 mm = Mind. Zinkschichtdicke (Im Mittel) 55µm Materialdicke < 3 mm = Mind. Zinkschichtdicke (Im Mittel) 45µm
